　　一、旋风除尘器
　　旋风除尘器是利用旋转的含尘气体所产生的离心力，将粉尘从气流中分离出来的一种干式气—固分离装置。旋风除尘器用于工业生产已有百余年历史。广泛用于捕集、分离10μm以上粉尘颗粒，入口风速宜选取18～23m/s。常用旋风除尘器几何尺寸的比例关系见表和图
　　表旋风除尘器各部分间几何尺寸的比例关系（D0为外筒直径）

	标准除尘器比例	常用旋风除尘器比例
直筒长	L1=2 D0	L1=(1.5～2) D0
锥筒长	L2=2 D0	L2=(2～2.5) D0
出口直径	De= D0/2	De=(0.3～0.5) D0
入口高	H=D0/2	H=(0.4～0.5)D0
入口宽	B=D0/4	B=(0.2～0.25) D0
灰尘出口直径	Dd=D0/4	Dd=(0.15～0.4) D0
内筒长	L=D0/3	L=(0.3～0.75)D0

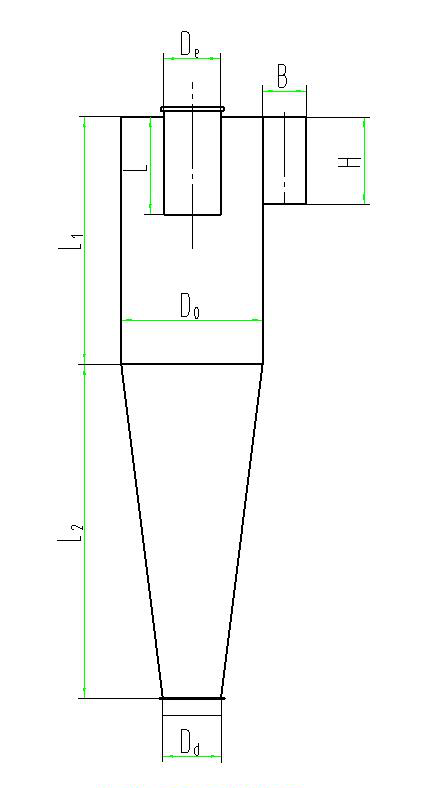

　　旋风除尘器各部分比例关系
　　二、袋式除尘器
　　袋式除尘器是收集<10um极细物粒的除尘器，靠负压力把微细粒吸到布上，速度0.4-1.2m/min,除尘效率高能满足环境保护要求，因此将其作为环境保护的关键设备。
　　1、ZC（LHF）型回转反吹袋式除尘器的结构

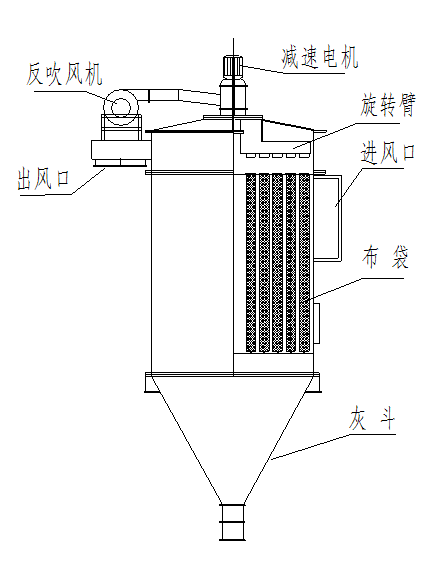

　　ZC（LHF）型回转反吹袋式除尘器结构
　　LHF型回转反吹袋式除尘器技术性能表

袋式除尘器型号	LHF24-300	LHF72-300	LHF72-400	LHF72-430	LHF144-500
过滤面积   m2	60	170	230	248	570
滤袋数  个	24	72	72	72	144
滤袋长   m	3	3	4	4.3	5
圈数	1	2	2	2	3
过滤风速/m·min-1	2	2	2	2	2
处理风量 m3·h-1	7200	20400	27600	29760	68400

　　除尘效率99.2%～99.75%；入口粉尘浓度<15g/m3。
　　2、脉冲喷吹袋式除尘器

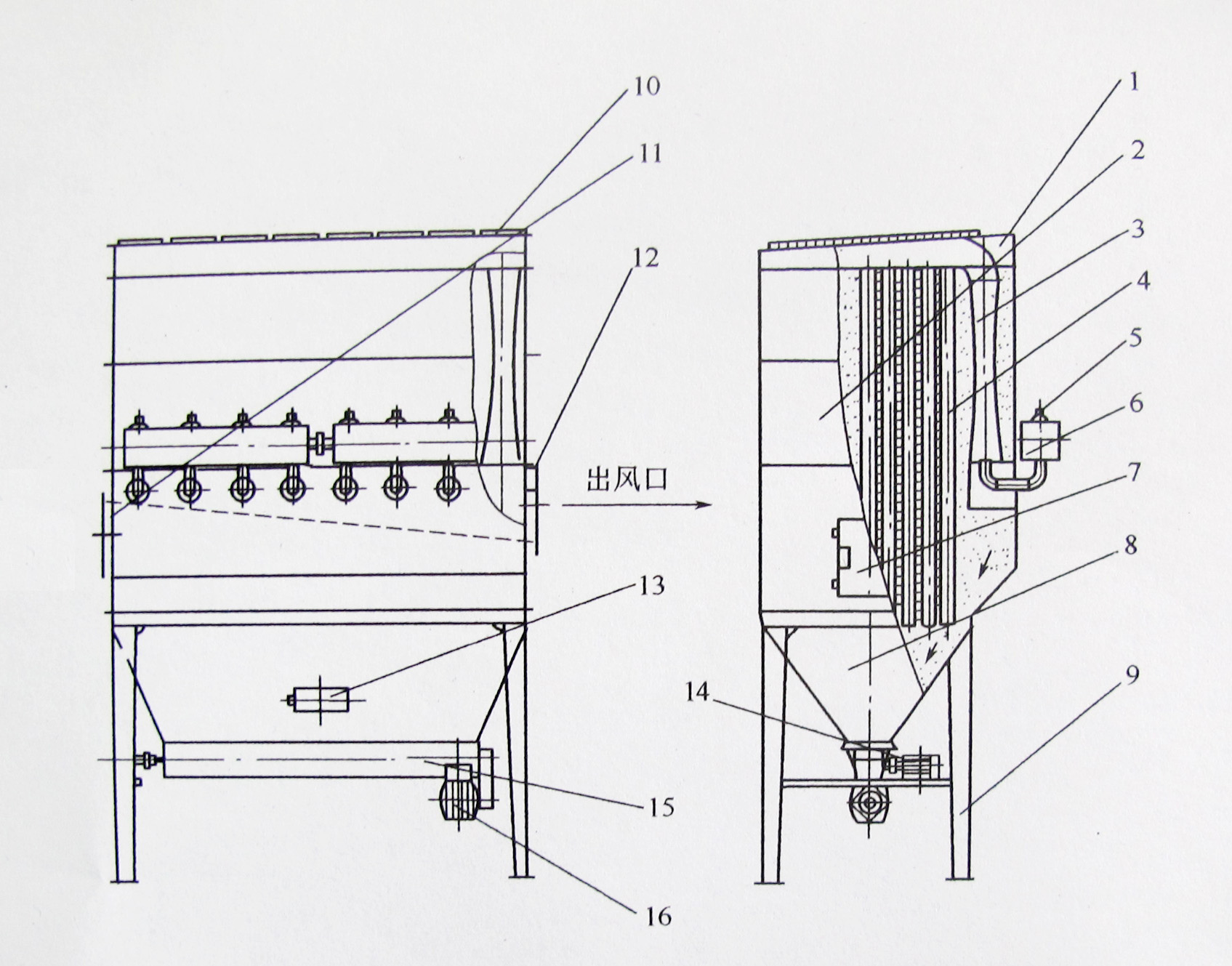

　　LCPM型侧喷脉冲袋式除尘器构造原理图

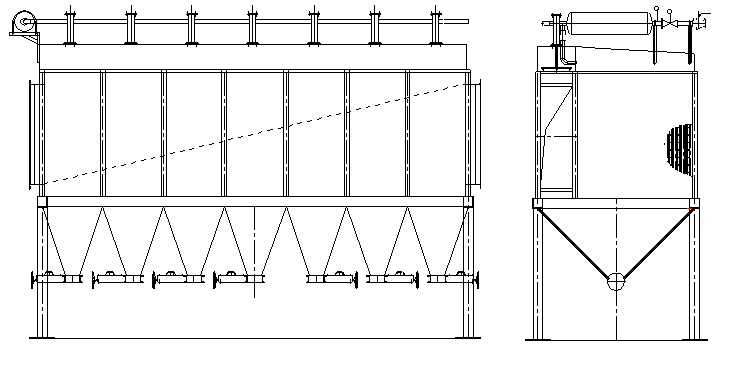

　　FMQD离线气箱脉冲袋式除尘器机构原理图。
　　FMQD离线气箱脉冲袋式除尘器机性能参数表

袋式除尘器型号	FMQD36x6	FMQD 64x6	FMQD 96x7
过滤面积   m2	216	384	672
滤袋数     个	216	384	672
滤袋长     m	3	2.45	2.45
过滤风速   m·min-1	1.2	1.2	1.2
处理风量   m3·h-1	15552	34560	60480
