湿摇床

　　湿式摇床
　　用途
　　用于末煤脱硫，矸石回收硫铁矿，是非常有效的湿式分选设备；
　　脱硫率可达到50～70%，矸石中回收硫铁矿可达到60-80%；
　　可提高末煤质量、数量效率η可达到85～95%，不完善度I=0.13～0.15。
　　特点
　　结构简单，传动平稳，适应性强，操作方便。
　　技术参数
　　悬挂式菱形平面湿式摇床技术参数

摇床型号	XLY-4型悬挂式菱形四层摇床	SXLY型悬挂式双链菱形四层摇床
床头型号	双谐自相平衡惯性激振器	同步带传动自相平衡惯性激振器
床面层数	4层	8层
面积（m2）	27.2	54.4
处理能力（吨/台·时）	6～25	12～50
处理粒度（mm）	13～0	13～0
冲次（次/分）	250～330	250～330
冲程（mm）	10～22	12～24
调坡范围横向（°）         纵向（°）	0～8 0～-1	0～8 0～-1
电机容量（kW）	1.1	2.2
总重（吨）	2.3	4
外形尺寸（mm×mm×mm）	5150×3100×3200	9804×3200×2790

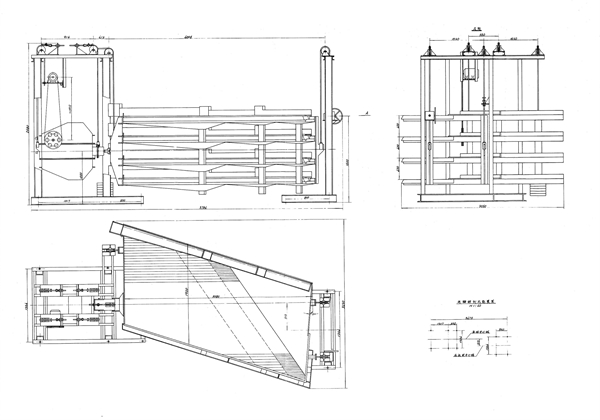

　　XLY-4型悬挂式菱形摇床外形尺寸（单位：mm）
